La fabricación aditiva ha abierto nuevas posibilidades para el diseño aeroespacial, pero también ha introducido nuevos desafíos de inspección. Las superficies rugosas y porosas de la FA pueden atrapar el líquido penetrante fluorescente, creando una fluorescencia de fondo que enmascara defectos críticos. En este blog, exploraremos por qué la inspección tradicional por líquidos penetrantes fluorescentes puede presentar dificultades en piezas fabricadas mediante fabricación aditiva y cómo Magnaflux desarrolló un proceso híbrido Método A/D que mejora la eliminación del líquido penetrante manteniendo una alta sensibilidad de inspección.
En este artículo aprenderá:

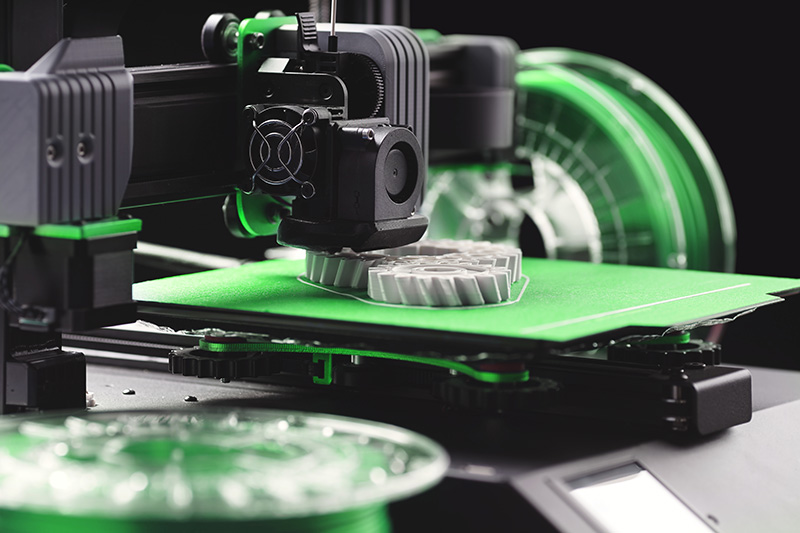

La fabricación aditiva es un proceso de fabricación en el que los componentes se construyen capa a capa, en lugar de mecanizarse a partir de un bloque sólido o formarse mediante fundición y forja. Conocida comúnmente como "impresión 3D", la fabricación aditiva abarca diversas tecnologías, como la fusión de lecho de polvo (PBF), la deposición de energía dirigida (DED), la inyección de aglutinante, la extrusión de material, entre otras.
A diferencia de la fabricación sustractiva tradicional, donde se elimina material para crear la geometría final, la fabricación aditiva deposita material selectivamente solo donde es necesario. Esto permite la producción de geometrías altamente complejas, canales internos, estructuras reticulares y diseños ligeros que a menudo son imposibles o poco prácticos de fabricar con métodos convencionales.
Si bien la fabricación aditiva ofrece una importante libertad de diseño y ventajas de fabricación, también introduce mecanismos de defectos únicos y desafíos de inspección.
|
¿Sabías que...?La fabricación aditiva (impresión 3D) se inventó a principios de la década de 1980. Fue el ingeniero estadounidense Chuck Hull quien inventó la estereolitografía (SLA) en 1983, el primer proceso de impresión 3D de éxito comercial. |

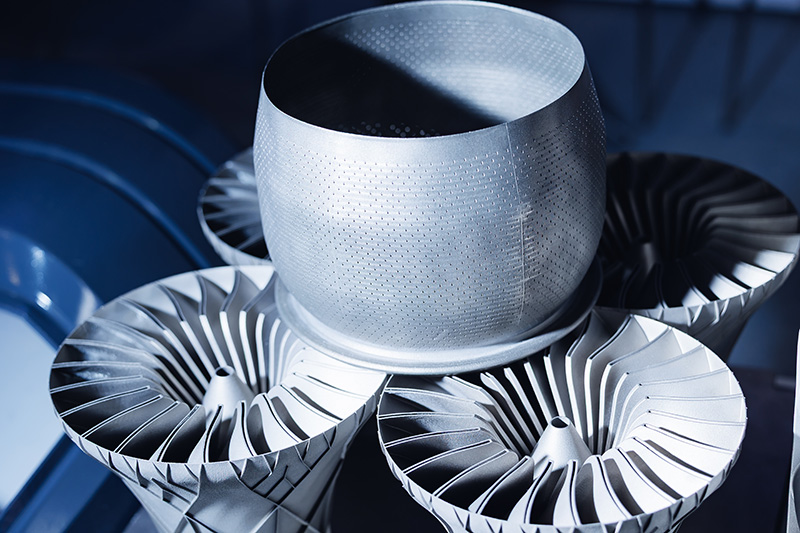

Los componentes metálicos fabricados mediante fabricación aditiva difieren fundamentalmente de los productos fundidos, forjados y laminados. La fabricación capa a capa puede introducir discontinuidades como:
Estas discontinuidades pueden aparecer prácticamente en cualquier punto del componente y variar significativamente según la orientación de fabricación, los parámetros del proceso, la calidad de la materia prima y las operaciones de postprocesamiento.
Por este motivo, los componentes aeroespaciales fabricados mediante fabricación aditiva suelen requerir múltiples métodos de END complementarios, como la tomografía computarizada (TC), los ensayos ultrasónicos (UT), los ensayos por corrientes inducidas (ET), la radiografía (RT) y los ensayos por líquidos penetrantes (PT).
La inspección por líquidos penetrantes fluorescentes (FPI) sigue siendo uno de los métodos más sensibles y rentables para detectar defectos superficiales. Cuando se aplica correctamente, la inspección por líquidos penetrantes fluorescentes (FPI) puede revelar:
El método se basa en la acción capilar, que permite que los penetrantes fluorescentes entren en aberturas superficiales estrechas. El exceso de penetrante se elimina y se revelan las indicaciones para su inspección bajo luz UV-A. Sin embargo, la eficacia de la inspección por líquidos penetrantes depende en gran medida del estado de la superficie.
Las superficies fabricadas mediante manufactura aditiva (AM) suelen presentar una topografía irregular que puede retener el penetrante después del lavado. Esto crea un fondo fluorescente excesivo que reduce el contraste de las indicaciones y enmascara las discontinuidades.
Muchas superficies AM son demasiado rugosas, irregulares o porosas para una inspección por líquidos penetrantes eficaz sin modificación superficial. A menudo se requiere mecanizado, abrasión, rectificado, granallado o grabado para minimizar la fluorescencia de fondo. Sin embargo, una preparación inadecuada puede extender el material sobre las discontinuidades y reducir la detectabilidad de los defectos.
|
|
Conclusión claveLa inspección por líquidos penetrantes fluorescentes es un método probado para detectar defectos superficiales, pero las características únicas de la superficie de las piezas fabricadas mediante manufactura aditiva a menudo requieren una preparación minuciosa para maximizar la fiabilidad de la inspección. |
Los clientes reportaron dificultades significativas para inspeccionar componentes aeroespaciales fabricados mediante manufactura aditiva utilizando métodos convencionales de líquidos penetrantes fluorescentes. El problema principal radicaba en las superficies inferiores producidas con ángulos de construcción bajos. Estas superficies presentaban altos niveles de porosidad que retenían el penetrante incluso después de los procesos de eliminación estándar, lo que resultaba en una fluorescencia de fondo excesiva y ocultaba las indicaciones.
Para abordar este problema, se fabricaron paneles de prueba de Inconel 718 y aleaciones de cobalto-cromo con diversos ángulos de construcción, que oscilaban entre 30° y 90°. Se realizaron muescas mediante electroerosión (EDM) tanto en las superficies superiores (*upskin*) como en las inferiores (*downskin*) para establecer objetivos de sensibilidad medibles.
Las evaluaciones iniciales mediante procesos convencionales de líquidos penetrantes demostraron una capacidad de eliminación deficiente y un rendimiento de inspección inaceptable en las superficies inferiores (*downskin*).
Las pruebas revelaron que el desafío principal no residía en la sensibilidad del penetrante, sino en la capacidad de eliminar el exceso de penetrante de las superficies porosas propias de la fabricación aditiva sin extraer el penetrante alojado en las discontinuidades relevantes.
Se determinó que, para lograr una inspección eficaz, era necesario sustituir la etapa de eliminación del penetrante mediante lavado con agua por un proceso más controlado de emulsificación química. Tras una extensa fase de experimentación, Magnaflux desarrolló un proceso híbrido que combina el ZL-67 (un penetrante fluorescente lavable con agua de Nivel 3, Método A) con el ZR-10E (un eliminador hidrofílico, Método D) y el ZP-9F (un revelador a base de disolvente, Forma D/E). El enfoque resultante ofreció la combinación más constante de sensibilidad y facilidad de eliminación en superficies fabricadas mediante procesos aditivos con cualquier ángulo de construcción.
|
|
Por qué funciona esta combinación de productosLa formulación a base de tensioactivos del producto ZL-67 de Magnaflux permite que continúe actuando durante todo el ciclo de lavado. El ZR-10E es un eliminador suave pero eficaz que emulsiona el penetrante superficial sin alterar el penetrante atrapado en los defectos. Por su parte, el ZP-9F ofrece una excelente capacidad de absorción del penetrante y, a diferencia de otros reveladores, no aporta fluorescencia adicional, lo que ayuda a mantener el ruido de fondo al mínimo. |
Al optimizar el proceso de eliminación del exceso de penetrante, los inspectores pueden obtener resultados más uniformes, independientemente de las variaciones en las condiciones superficiales resultantes de la fabricación aditiva.
El proceso optimizado incluye:
En lugar de depender de la eliminación con agua, el proceso utiliza una acción química controlada para retirar el exceso de penetrante de la superficie porosa de fabricación aditiva (AM), preservando al mismo tiempo el penetrante atrapado en las discontinuidades relevantes.
Las pruebas internas demostraron finalmente que:
A medida que la fabricación aditiva se expande en las aplicaciones aeroespaciales, los métodos convencionales de inspección por líquidos penetrantes se enfrentan a desafíos crecientes relacionados con superficies rugosas, porosidad conectada a la superficie y geometrías complejas.
El trabajo de desarrollo colaborativo realizado en paneles representativos de fabricación aditiva aeroespacial demuestra que estos desafíos pueden abordarse mediante la innovación en los procesos. Al combinar un penetrante Magnaflux de Nivel 3 (Método A) con una secuencia de proceso modificada del Método D, Magnaflux desarrolló un enfoque híbrido que mejora sustancialmente la eliminación del exceso de penetrante, preservando al mismo tiempo la sensibilidad para detectar defectos en las superficies inferiores (*downskin*) de piezas fabricadas mediante AM, que resultan difíciles de inspeccionar. Es importante recordar que se trata de una metodología experimental y no de un método oficialmente aprobado dentro de las especificaciones de la industria.
A medida que la industria aeroespacial continúa cualificando y certificando componentes de fabricación aditiva cada vez más complejos, enfoques de inspección híbridos como este podrían ofrecer una vía práctica para extender los beneficios probados de la inspección por líquidos penetrantes fluorescentes a la próxima generación de componentes fabricados mediante fabricación aditiva.
Solicite muestras (aprox. 16 oz) enviando un correo electrónico al servicio de atención al cliente a support@magnaflux.com.
